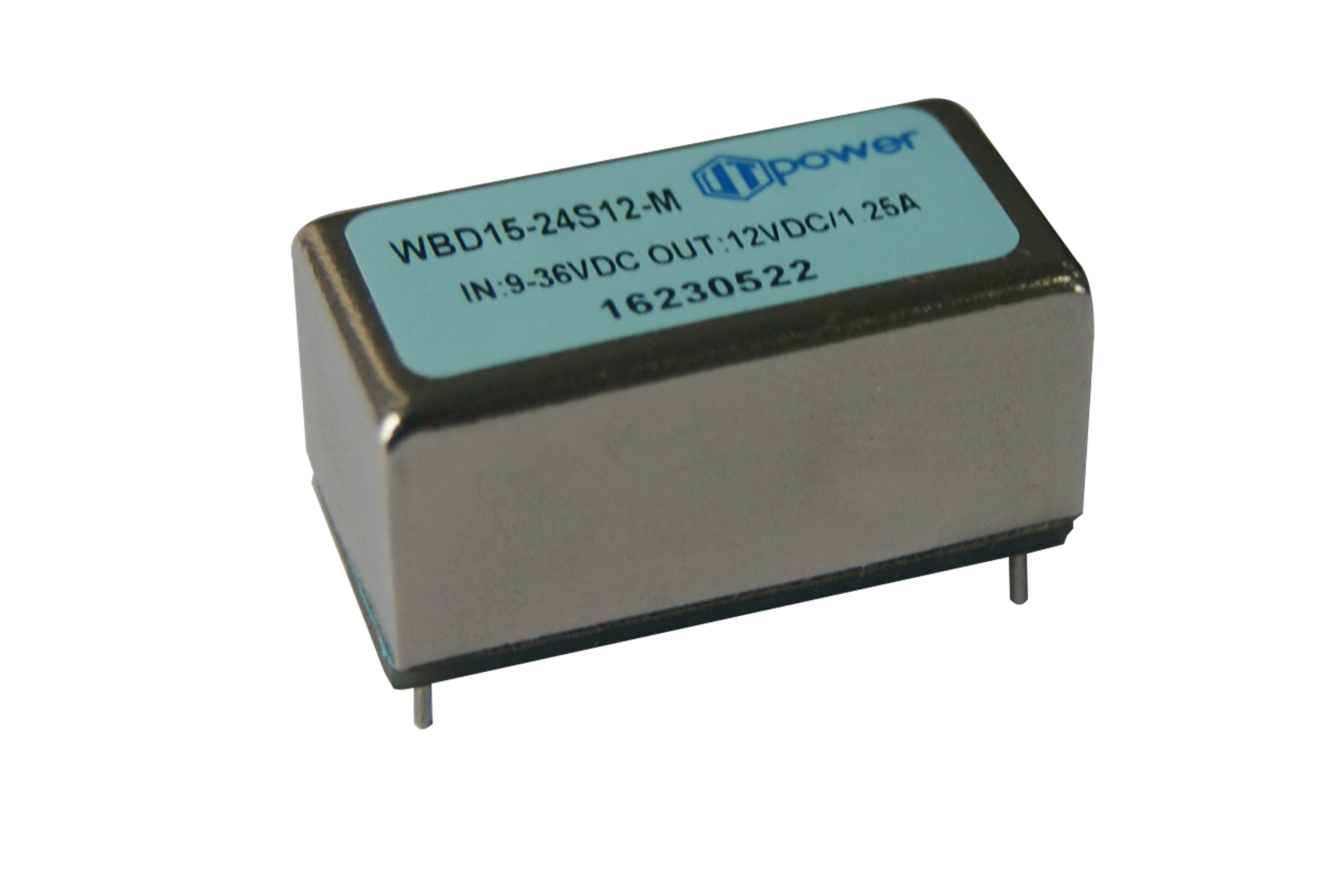

WBD15系列
特性
◆高效率 84％
◆输出功率可达 15W
◆输入/输出隔离 1500VDC
◆超小体积：25.4×12.7×11.7mm
◆高可靠性:无内置铝和钽电解电容
◆过流、过压和短路保护电路
◆应用范围：广泛应用于工业控制、轨道交通、弹载、通讯等电子设备
型号 | 输入（VDC） | 输出（VDC） | 输出电流 | 纹波Vp-p | 效率 | 外形尺寸 |
WBD15-24S3R3C | 9～36V | 3.3V | 3.00A | 30 mV | 75％ | 25.4×12.7×11.7 |
WBD15-24S05C | 9～36V | 5.0V | 3.00A | 50 mV | 82％ | 25.4×12.7×11.7 |
WBD15-24S12C | 9～36V | 12V | 1.25A | 60 mV | 84％ | 25.4×12.7×11.7 |
WBD15-24S15C | 9～36V | 15V | 1.00A | 60 mV | 84％ | 25.4×12.7×11.7 |
WBD15-24S24C | 9～36V | 24V | 0.63A | 100 mV | 83％ | 25.4×12.7×11.7 |
WBD15-24S28 | 9～36V | 28V | 0.54A | 100 mV | 84％ | 25.4×12.7×11.7 |
WBD15-24S48 | 9～36V | 48V | 0.31A | 100 mV | 81％ | 25.4×12.7×11.7 |
WBD15-24D05 | 9～36V | ±5.0V | ±1. 50A | 50 mV | 82％ | 25.4×12.7×11.7 |
WBD15-24D12 | 9～36V | ±12V | ±0.63A | 100 mV | 83％ | 25.4×12.7×11.7 |
WBD15-24D15 | 9～36V | ±15V | ±0.50A | 100 mV | 84％ | 25.4×12.7×11.7 |
WBD15-24D24 | 9～36V | ±24V | ±0.31A | 100 mV | 83％ | 25.4×12.7×11.7 |
备注：1、除非有特殊说明，所有参数均在环境温度+25℃，额定输入/输出、满载纯阻性负载下测得。
2、如需特殊电压输出请致电我司。
3、后缀“N”的型号是带有负逻辑。
4、后缀加-M(-55度启动）
