脉冲电源（元器件测试）

                    一、概述

                  该电源主要用于输出脉冲电压。输出电压连续可调，输出脉冲宽度

                          及频率连续可调，调节方式为本地触摸屏或者外部网口控制调节。

                    二、主要技术参数

1.供电电压：220VAC±10% ，50HZ；

2.最小脉宽：10μs （可调节）；

3.最小占空比0.1%最大100%（可调节）；

4.输出脉冲电压3~60V,调节精度0.5V；

5.输出最大脉冲电流 10A,电流分辨率 1mA；

6.频率范围1HZ~1KHZ,步进1HZ；

7.输出电流采样为峰值电流采样；

8.网口编程控制（给定电压及脉宽和频率，控制电压输出，采集峰值电流）MODBUS-TCP协议

9.单路输出；

10.工作环境  工作温度范围：-10℃ ~40℃

                     工作环境湿度：10%~80%

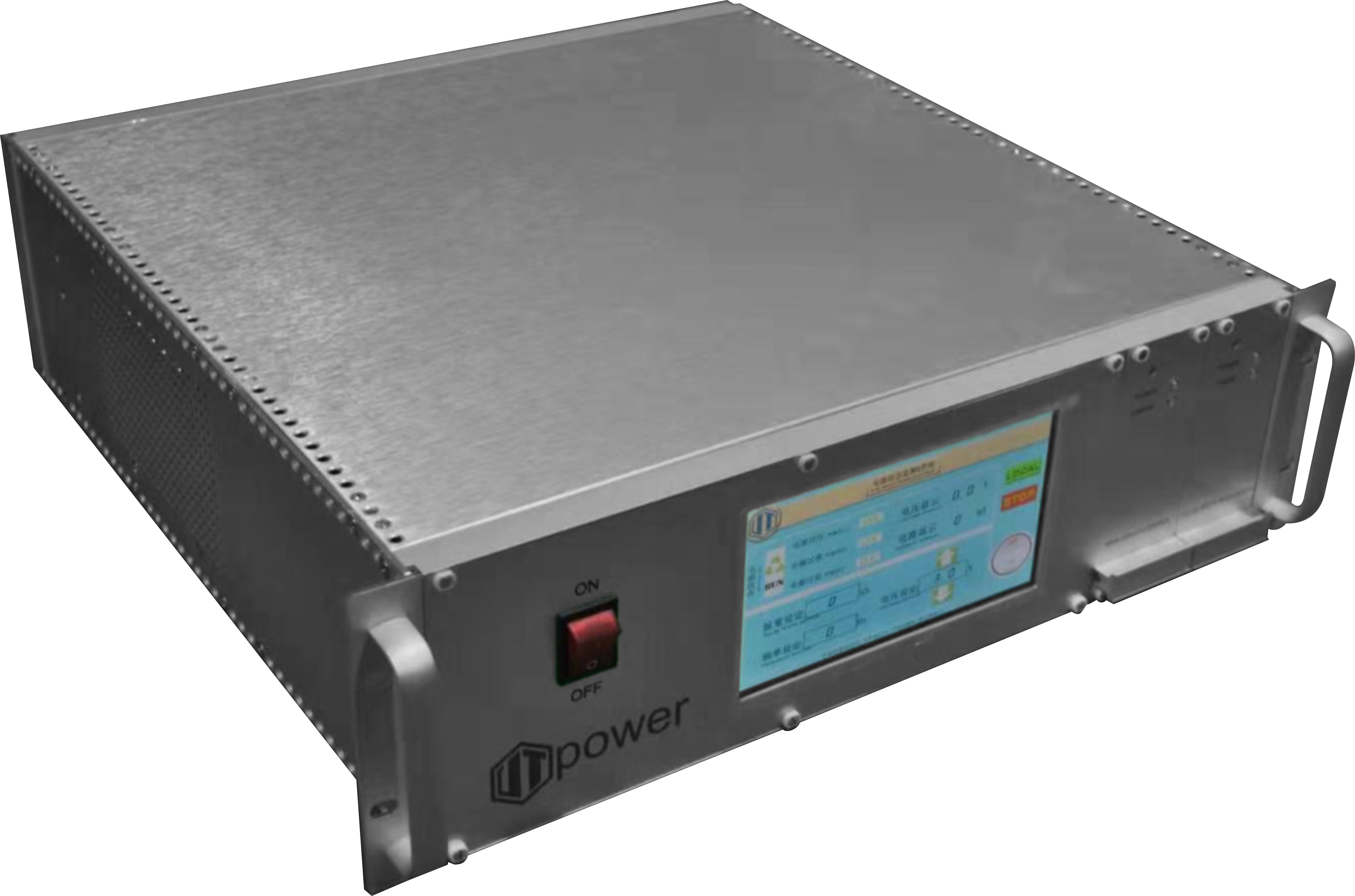

三、电源结构及接口

本电源宽为 426mm，高为 3U(133mm)，深度为 445mm(加前把

       手后连接器深 470mm)。

                                                                                              触控屏显示界面
