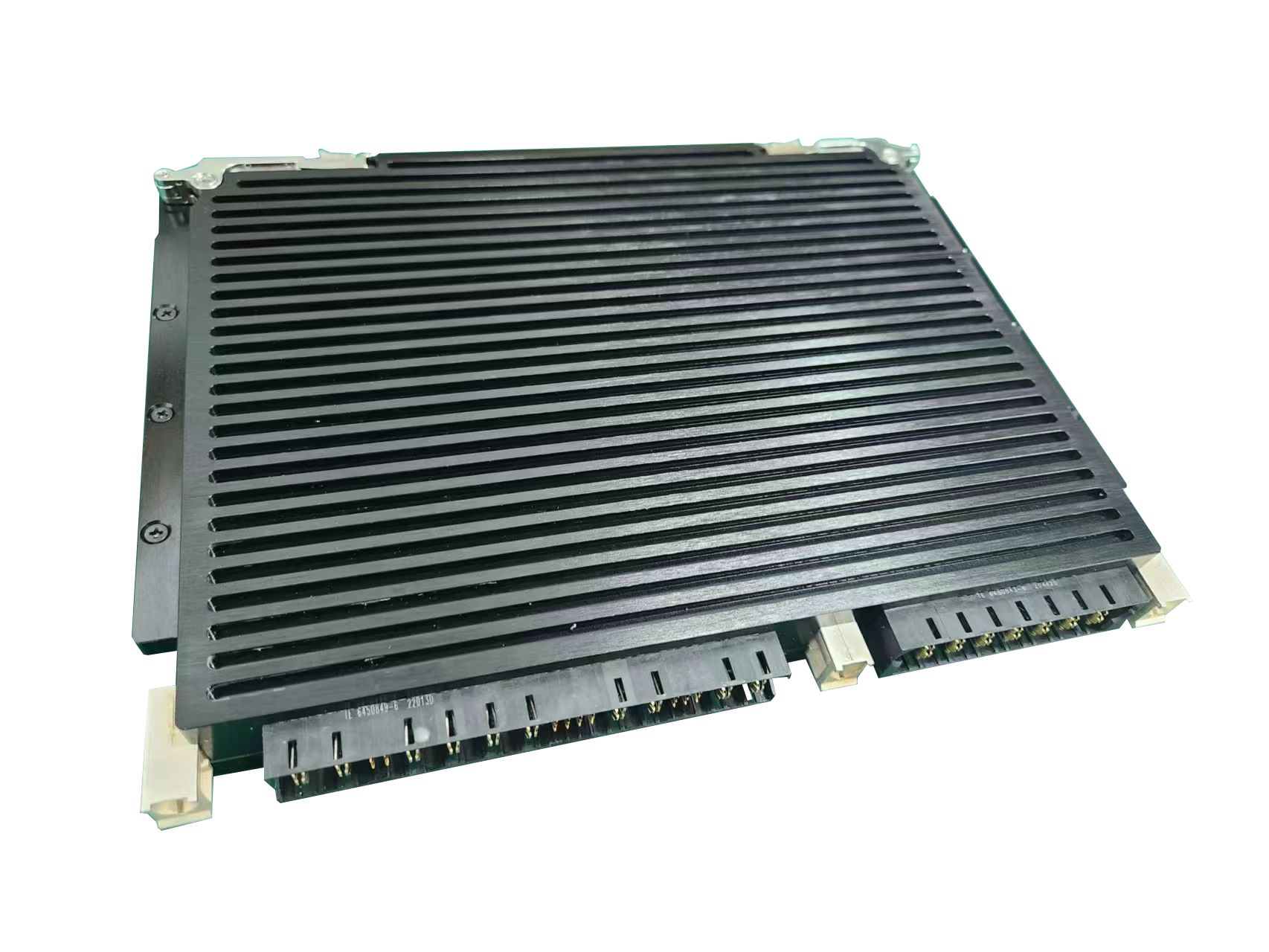

一款VPX电源6U8HP；
输入：AC220 DC24V DC28V DC48V DC110V；
输出可多路，可以任意组合；
功率：1200W
1，概述
YT-VPX1200S型VPX电源（以下简称VPX电源）作为供电设备，经过AC/DC,DC/DC 等变换，给后级用电设备供电。
模块电源由输入滤波电路、 DC/DC 转换电路和输出滤波电路组成，为后级用电设备供电。
该电源按照 VITA62 标准设计，标准尺寸为 6U8HP，采用导冷结构方式。
输出具有过温、过流、过压保护功能。
2，参数说明
输入：AC220±20%,DC9-36V,18-36V,DC18-75V,DC43-160VDC
输出：DC3.3V,5V,6V,8V,12V,15V,24V,28V,48V,±12V,±15V,可任意组合
功率：1200W.
3,物理特性
1）结构要求
结构设计应最大限度地采用标准件，满足三防设计要求。紧固件无松动，结构牢固可靠，应具有良好的散热及防尘措施。
2）结构尺寸
散热方式：传导散热；
表面处理：氧化黑色；
具体尺寸见图符合VITA62规范中规定的6U8HP尺寸要求。结构尺寸公差按GB/T 1804-2000 m级执行
电源外形尺寸
连接器及导向柱型号
名称 | 型号 | 用量 | 备注 |
电源板输入连接器 | 6450843-6 | 1PCS |
|
电源板输出连接器 | 6450849-6 | 1PCS |
|
导向柱(KEY1) | 1-1469492-9 无角度 | 1PCS |
|
导向柱(KEY2) | 1-1469492-9 无角度 | 1PCS |
|
导向柱(KEY3) | 1-1469492-9 无角度 | 1PCS |
|
锁紧条 | LK20-115-05-2.5 | 2PCS |
P0连接器接口定义
例如以输入；输入AC90-264V，输出;12V/60A、3.3V10A
Pin Numder | Rated Current(A) | Pin Name | 说 明 |
P7 | 40 | +DC_IN/ACL | 输入交流火线 |
P6 | 40 |
| NC |
P5 | 40 |
| NC |
P4 | 40 | -DC_IN/ACN | 输入交流零线 |
P3 | 40 | Net currently used | NC |
P2 | 40 | Net currently used | NC |
P1 | 40 | CHASSIS | 保护地 |
P1连接器接口定义
Pin Numder | Rated Current(A) | Pin Name | 说 明 |
P10 | 40 | +12V | 12V输出正极 |
P9 | 40 | +12V | 12V输出正极 |
A9 | ＜1A | P01_SENSE（+） | 空 |
B9 | ＜1A | P02_SENSE（+） | 空 |
C9 | ＜1A | P03_SENSE（+） | 空 |
D9 | ＜1A | NC | 空 |
A8 | ＜1A | P01_SENSE（-） | 空 |
B8 | ＜1A | P02_SENSE（-） | 空 |
C8 | ＜1A | P03_SENSE（-） | 空 |
D8 | ＜1A | NC | 空 |
A7 | ＜1A | PC+ | 空 |
B7 | ＜1A | PC﹣ | |
C7 | ＜1A | P03_ SHARE（+） | 空 |
D7 | ＜1A | SIGNAL_RETURN | 信号地（与输出地共地） |
P8 | 40 | GND | 12V输出地（GND） |
P7 | 40 | GND | 12V输出地（GND） |
A6 | ＜1A | -12V | -12V输出负 |
B6 | ＜1A | -12V | -12V输出负 |
C6 | ＜1.5A | NC | 空 |
D6 | ＜1A | SYSRESET* | 空 |
A5 | ＜1A | GAP* | 空 |
B5 | ＜1A | GA4* | 空 |
C5 | ＜1A | IPMB01_SCL | 空 |
D5 | ＜1A | IPMB01_SDA | 空 |
A4 | ＜1A | GA3* | 空 |
B4 | ＜1A | GA2* | 空 |
C4 | ＜1A | GA1* | 空 |
D4 | ＜1A | GA0* | 空 |
A3 | ＜1A | NC | 空 |
B3 | ＜1.5A | NC | 空 |
C3 | ＜1A | NC | 空 |
D3 | ＜1A | NC | 空 |
P6 | 40 | 5V | 5V输出正极 |
P5 | 40 | 5V | 5V输出正极 |
P4 | 40 | GND | 5V输出地（GND） |
P3 | 40 | GND | 5V输出地（GND） |
A2 | ＜1A | NC | 空 |
B2 | ＜1A | FAIL* | FAIL故障信号 |
C2 | ＜1A | NC | 空 |
D2 | ＜1A | ENABLE* | ENABLE使能控制 |
A1 | ＜1A | NC | 空 |
B1 | ＜1A | NC | 空 |
C1 | ＜1A | NC | 空 |
D1 | ＜1A | NC | 空 |
P2 | 40 | 3.3V | 3.3V输出正极 |
P1 | 40 | GND | 3.3V输出地（GND） |
