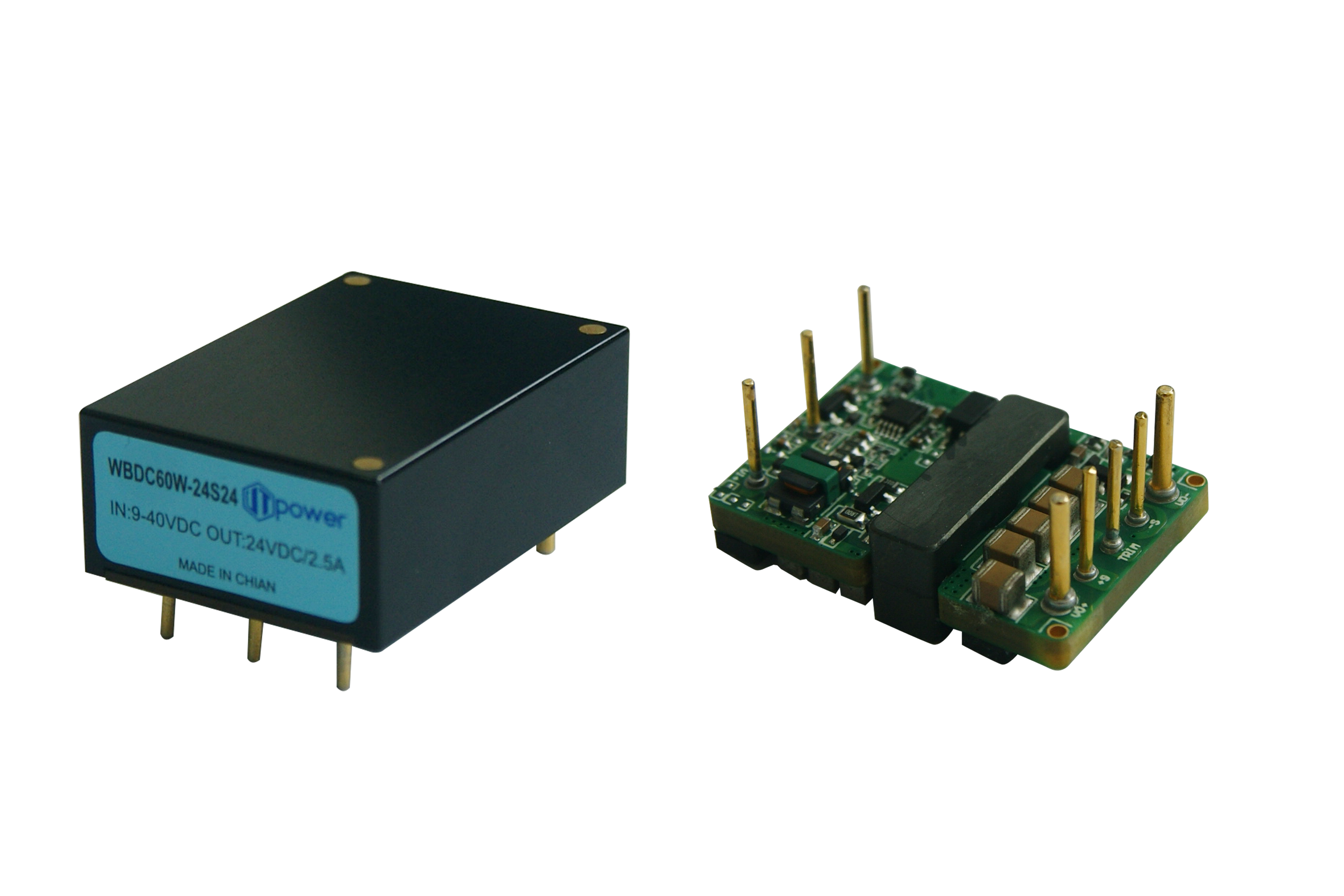

WBDC60W系列
特性
◆高效率 90.5％
◆输出功率可达 60W
◆输入/输出隔离 1500VDC
型号 | 输入（VDC） | 输出（VDC） | 输出电流 | 纹波Vp-p | 效率 | 外形尺寸 |
WBDC60W-24S3R3 | 9～40V | 3.3V | 12A | 80mV | 87.5％ | 35.4×25.1×12.7 |
WBDC60W-24S05 | 9～40V | 5V | 12A | 80mV | 88％ | 35.4×25.1×12.7 |
WBDC60W-24S06 | 9～40V | 6V | 10A | 80mV | 88％ | 35.4×25.1×12.7 |
WBDC60W-24S08 | 9～40V | 8V | 7.5A | 80mV | 89% | 35.4×25.1×12.7 |
WBDC60W-24S12 | 9～40V | 12V | 5A | 100 mV | 90.5％ | 35.4×25.1×12.7 |
WBDC60W-24S15 | 9～40V | 15V | 4A | 100 mV | 90％ | 35.4×25.1×12.7 |
WBDC60W-24S24 | 9～40V | 24V | 2.5A | 100mV | 88.5％ | 35.4×25.1×12.7 |
WBDC60W-24S28 | 9～40V | 28V | 2.14A | 100 mV | 88.5％ | 35.4×25.1×12.7 |
WBDC60W-24S32 | 9～40V | 32V | 1.87A | 200 mV | 89% | 35.4×25.1×12.7 |
WBDC60W-24S36 | 9～40V | 36V | 1.66A | 200 mV | 89% | 35.4×25.1×12.7 |
WBDC60W-24S48 | 9～40V | 48V | 1. 25A | 200 mV | 88.5％ | 35.4×25.1×12.7 |
WBDC60W-24D12 | 9～40V | ±12V | ±2.5A | 240 mv | 88% | 35.4×25.1×12.7 |
WBDC60W-24D15 | 9～40V | ±15V | ±2A | 280 mv | 88% | 35.4×25.1×12.7 |
备注：1、除非有特殊说明，所有参数均在环境温度+25℃，额定输入/输出、满载纯阻性负载下测得。
2、如需特殊电压输出请致电我司.
3、后缀“N”的型号是带有负逻辑，法兰盘-R
4、后缀加-M(-55度启动）命名规则是N-R-M
输入参数 | 备注 | 最小 | 典型 | 最大 | 单位 | |
输入电压范围 | 24Vin | 9 | 24 | 40 | VDC | |
允许输入浪涌电压 | 瞬态（1s） |
|
| 50 | VDC | |
开启电压 |
| 6.7 | 8.2 | 9 | VDC | |
关断电压 |
| 6.4 | 7 | 8 | VDC | |
空载输入电流 | 输出空载 24Vin |
| 65 |
| mA | |
输入/输出滤波 | π型 | 多级 | ||||
使能逻辑 | 正逻辑 | 电源开启 | 使能脚开路 | |||
电源关闭 | 使能脚短路 | |||||
负逻辑 | 电源关闭 | 使能脚开路 | ||||
电源开启 | 使能脚短路 | |||||
外形尺寸及引脚定义单位：毫米
裸板尺寸为：长 33.2mm * 宽：22.8mm * 高 9.1mm
法兰盘-R
引脚 | 单路 | 功能 | 双路 | 功能 |
1 | Vi- | 输入负 | Vi- | 输入负 |
2 | EN | 控制端 | EN | 控制端 |
3 | Vi+ | 输入正 | Vi+ | 输入正 |
4 | Vo+ | 输出正 | Vo+ | 输出正 |
5 | S+ | 感应端正 | NP | NP |
6 | Trim | 电压调整端 | COM | 公共地 |
7 | S- | 感应端负 | NP | NP |
8 | Vo- | 输出负 | Vo- | 输出负 |
