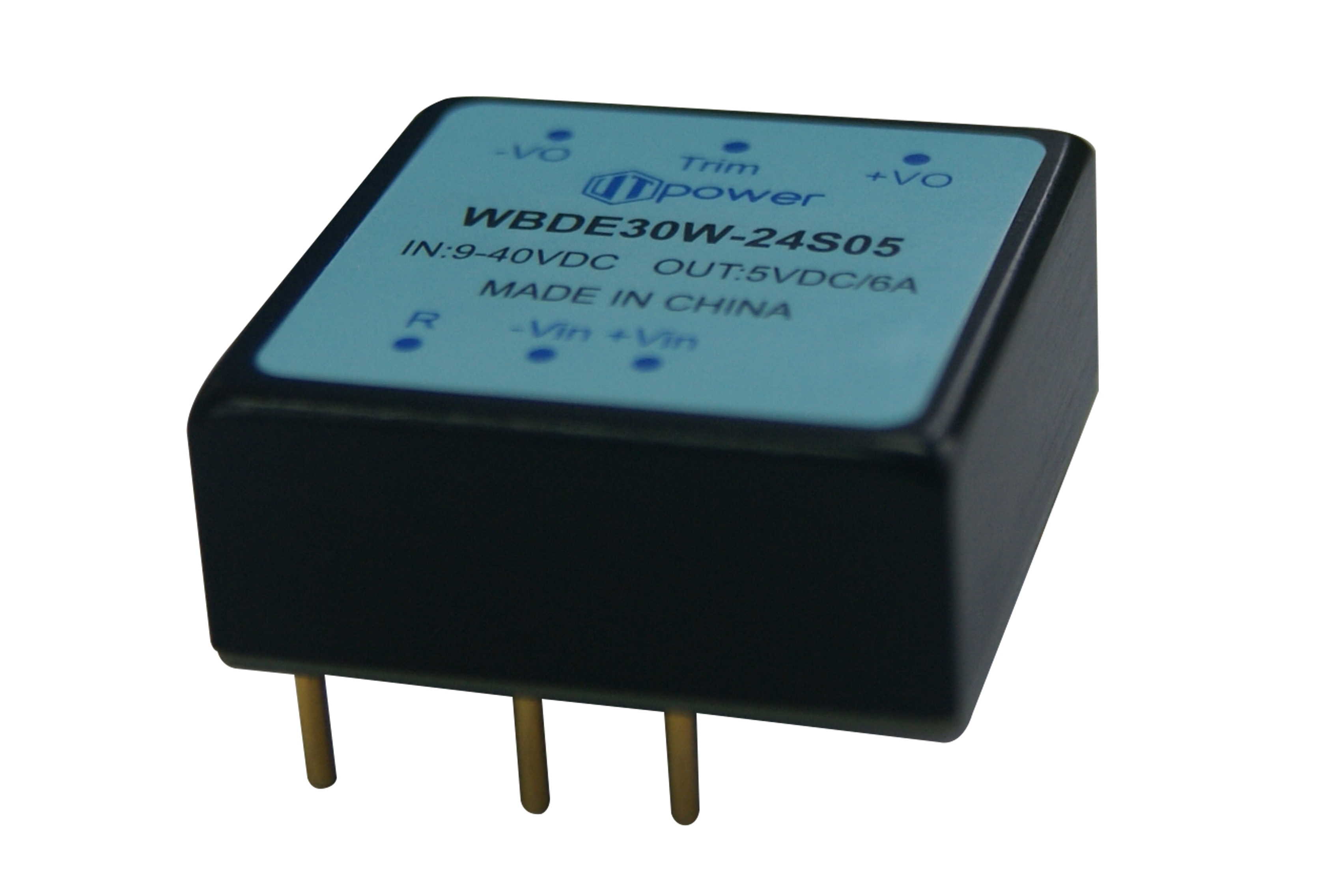

WBDE15W系列
特性
◆高效率 87％
◆输出功率可达 15W
◆输入/输出隔离 1500VDC
◆超小体积：25.4×25.4×10.2mm
◆高可靠性:无内置铝和钽电解电容
◆过流、过压和短路保护电路
◆应用范围：工业控制、轨道交通、弹载、通讯等电子设备
型号 | 输入（VDC） | 输出（VDC） | 输出电流 | 纹波Vp-p | 效率 | 外形尺寸 |
WBDE15W-24S33C | 9～40V | 3.3V | 4.0A | 75 mV | 86％ | 25.4×25.4×10.2 |
WBDE15W-24S05C | 9～40V | 5.0V | 3.0A | 75 mV | 86％ | 25.4×25.4×10.2 |
WBDE15W-24S12C | 9～40V | 12V | 1.25A | 100 mV | 86％ | 25.4×25.4×10.2 |
WBDE15W-24S15C | 9～40V | 15V | 1.0A | 100 mV | 87％ | 25.4×25.4×10.2 |
WBDE15W-24D05C | 9～40V | ±5V | ±1.5A | 100 mV | 84％ | 25.4×25.4×10.2 |
WBDE15W-24D12C | 9～40V | ±12V | ±0.625A | 100 mV | 85％ | 25.4×25.4×10.2 |
WBDE15W-24D15C | 9～40V | ±15V | ±0.5A | 100 mV | 86％ | 25.4×25.4×10.2 |
WBDE15W-48S33C | 18～75V | 3.3V | 4.0A | 75 mV | 86％ | 25.4×25.4×10.2 |
WBDE15W-48S05C | 18～75V | 5.0V | 3.0A | 75 mV | 87％ | 25.4×25.4×10.2 |
WBDE15W-48S12C | 18～75V | 12V | 1.25A | 100 mV | 86％ | 25.4×25.4×10.2 |
WBDE15W-48S15C | 18～75V | 15V | 1.0A | 100 mV | 86％ | 25.4×25.4×10.2 |
WBDE15W-48D12C | 18～75V | ±12V | ±0.625A | 100 mV | 86％ | 25.4×25.4×10.2 |
WBDE15W-48D15C | 18～75V | ±15V | ±0.5A | 100 mV | 86％ | 25.4×25.4×10.2 |
备注：1、除非有特殊说明，所有参数均在环境温度+25℃，额定输入/输出、满载纯阻性负载下测得。
2、如需特殊电压输出请致电我司。
3、后缀“N”的型号是带有负逻辑。
4、后缀加-M(-55度启动）
外形尺寸及引脚定义单位：毫米
引脚 | 单路 | 双路 |
1 | Vi+ | Vi+ |
2 | Vi- | Vi- |
3 | Vo+ | Vo+ |
4 | Trim | COM |
5 | Vo- | Vo- |
6 | ON/OFF | |
