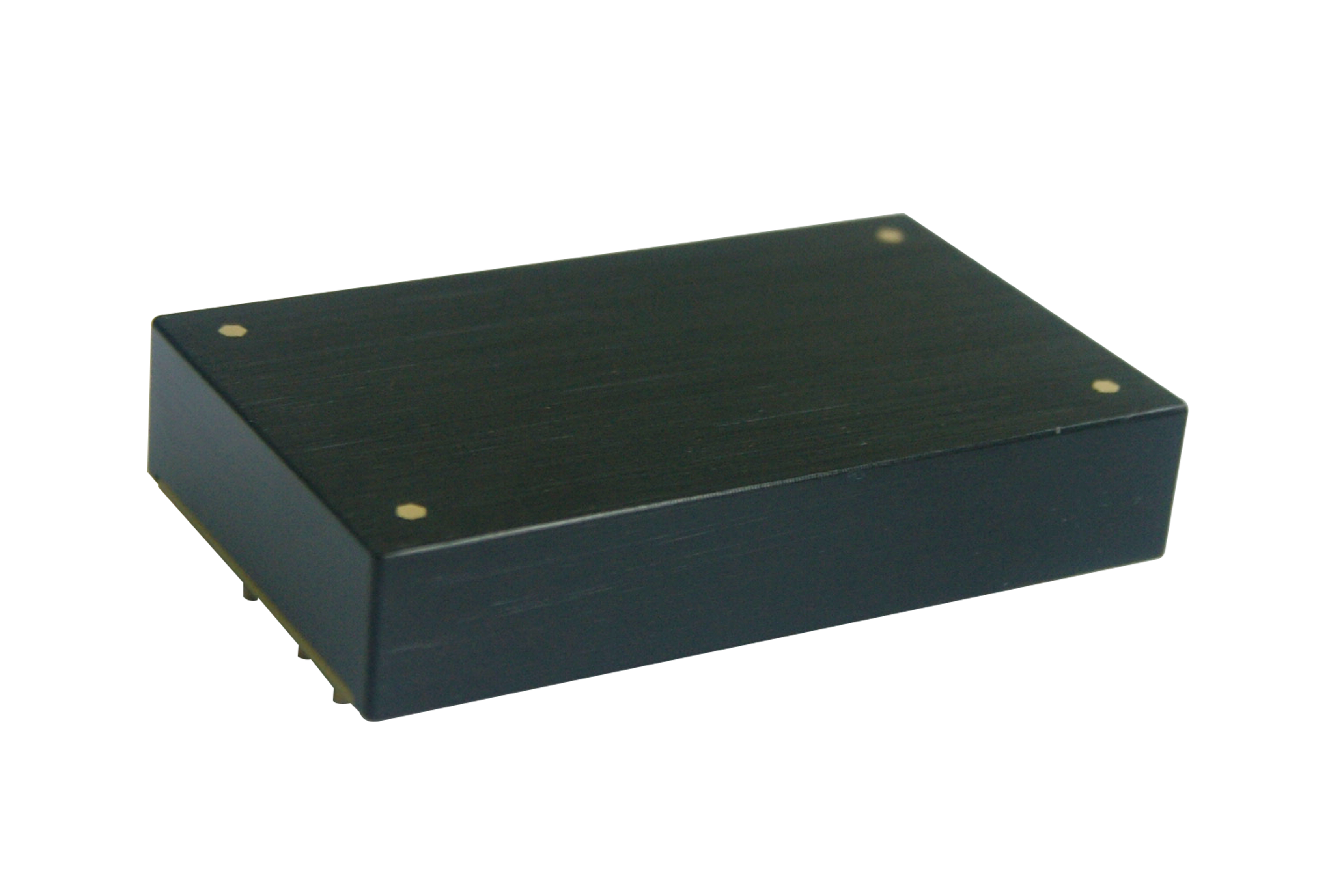

50W输入185-425VDC

描述：特性 ◆高效率 89％ ◆输出功率可达 50W ◆输入/输出隔离 1500VDC ◆超小体积：52.5×31×10.8mm

更新时间：2024-01-10
产品型号：WBU50-270系列
联系我们留言询价
详情介绍

WBU50-270系列

特性

◆高效率 89％

◆输出功率可达 50W

◆输入/输出隔离 1500VDC

◆超小体积：52.5×31×10.8mm

◆高可靠性:无内置铝和钽电解电容

◆过流、过压和短路保护电路

◆应用范围：轨道交通、工业通讯、雷达、通讯等


型号

输入（VDC）

输出（VDC）

输出电流

纹波Vp-p

效率

外形尺寸

WBU50-270S05

180～425V

5V

10A

50mV

85％

52.5×31×10.8

WBU50-270S12

180～425V

12V

4.17A

120 mV

87％

52.5×31×10.8

WBU50-270S15

180～425V

15V

3.33A

150 mV

87％

52.5×31×10.8

WBU50-270S24

180～425V

 24V

2.08A

240mV

88％

52.5×31×10.8

WBU50-270S28

180～425V

 28V

1.78A

240 mV

89％

52.5×31×10.8

WBU50-270S48

180～425V

48V

1.04A

400 mV

86％

52.5×31×10.8


备注：1、除非有特殊说明，所有参数均在环境温度+25℃，额定输入/输出、满载纯阻性负载下测得。

2、如需特殊电压输出请致电我司。

3、后缀“N”的型号是带有负逻辑。

4、后缀加-M(-55度启动）

外形尺寸以及引脚定义 单位：毫米(±0.5）


引脚

符号

功能

1

Enable

使能端

2

Vin-

输入负

3

Vin+

输入正

4

Vout+

输出正

5

Vout-

输出负

6

Trim

电压调整端
