高压脉冲电源

描述：1.交流电源220V/50HZ±10%供电； 2.输出电压： DC10--600V连续可调； 3.输出脉冲电流： Imax=500mA,显示平均电流精度0.1mA； 4.外触发驱动信号：TTL电平信号； 5.频率： 20HZ--200kHZ； 6.占空比： 10%--DC；

更新时间：2024-01-09

产品型号：TGD600-1P60V

详情介绍

一、概述

本产品采用高频逆变，变压器隔离，高频整流等技术，得到输出 600V、

500mA 的直流电源，再经脉冲调制电路调制出所需的脉冲电压。是一台

输出频率受控可调、占空比受控可调、输出电压幅度受控可调的脉冲电源。

所需输出脉冲电压由前面板屏幕设定，频率、占空比通过前面板屏幕设定

或由外部 TTL 电平信号通过 BNC 接口给定。

二、主要技术参数

1.交流电源220V/50HZ±10%供电；

2.输出电压：DC10--600V连续可调；

3.输出脉冲电流：Imax=500mA,显示平均电流精度0.1mA；

4.外触发驱动信号：TTL电平信号；

5.频率：20HZ--200kHZ；

6.占空比：10%--DC；

7.输出电压精度0.5V；

8.控制方式：触控屏控制

9.上升下降沿：300--500ns；

10.电源保护功能：过温、过流、短路保护；

11.结构尺寸：便携式仪器机箱

12.使用环境：

室内：温度 0--+40℃

湿度：85%

三、电源结构及接口

本电源宽为 360mm(带把手宽为 400mm)，高为 145mm，深度为

305mm。外形结构如图所示：

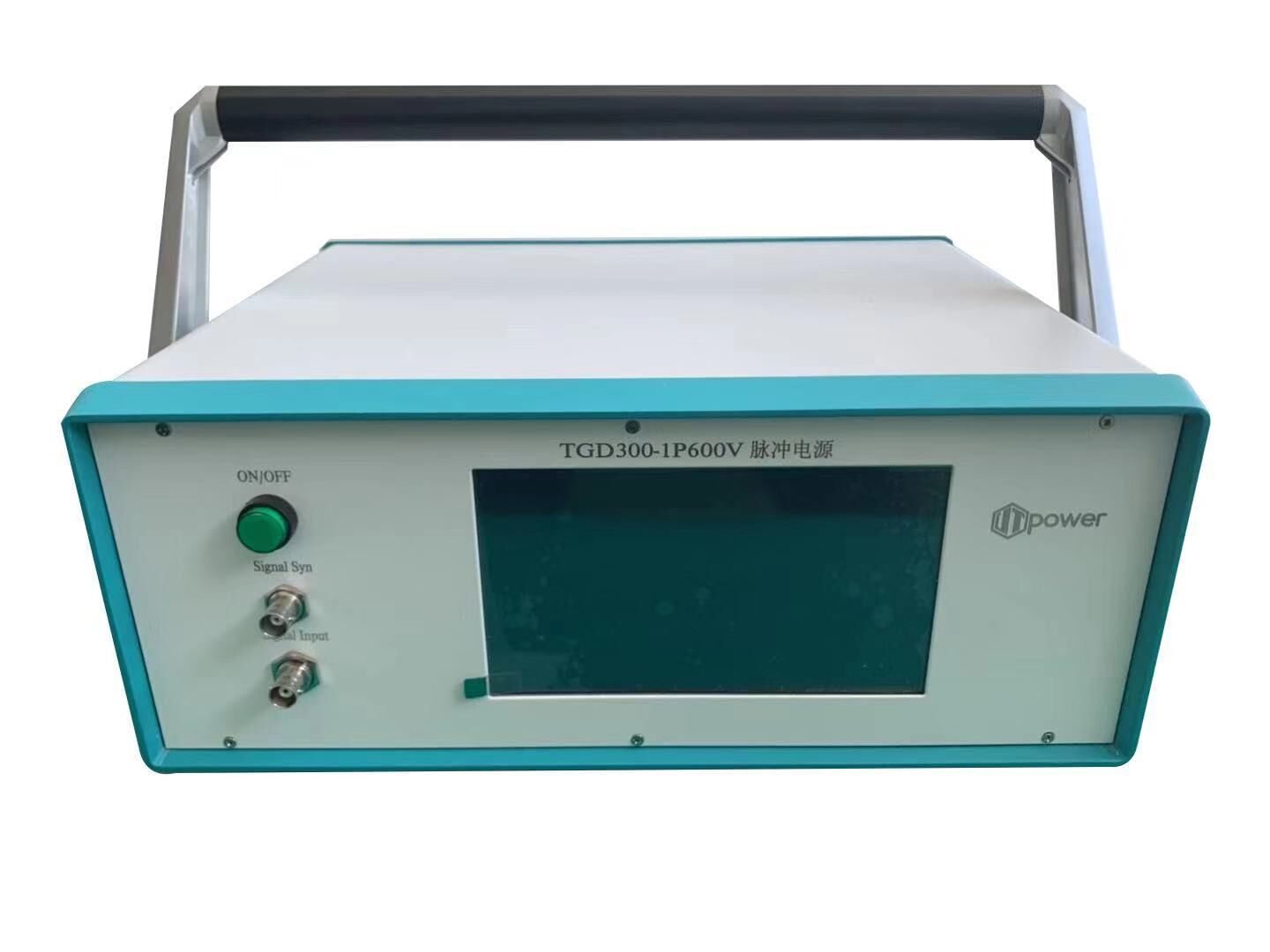

电源外形图（3D 图）

触控屏主显示界面
