14路高压5KV电源

14路电源技术要求

1. 电源输入

通过更高压隔离变压器，隔离变压器副边电压AC220V±22V；频率：50Hz±5Hz；输入功率:3500W

2. 电源输出

多路输出。各路相互隔离，独立工作。

输出1：

电压：DC0～+5kV可调；

路数 ：10路；

输出功率：250W/路；

输出2：

电压：DC220V；

路数：4路；

输出功率：125W/路；

3. 工作方式

DC+5kV高压用于给脉冲电容充电，负载电容容量为250uF。工作时10路同时启动，有限流；防反向充电。充电时间保证1分钟以内。电容瞬间放电，自动复充。

4. 功能要求

a. DC+5kV各路电源电压连续可调、数字指示；

b. 具有输入欠压、过压保护功能；

c. 具有过流、过热保护功能；

d. 具有光隔离的485接口，可远程实时监测到10路高压电源电压数据及工作状态。

5. 工作环境

海拔高度：≤2500m

工作温度范围：-20℃～+50℃；

6. 结构要求

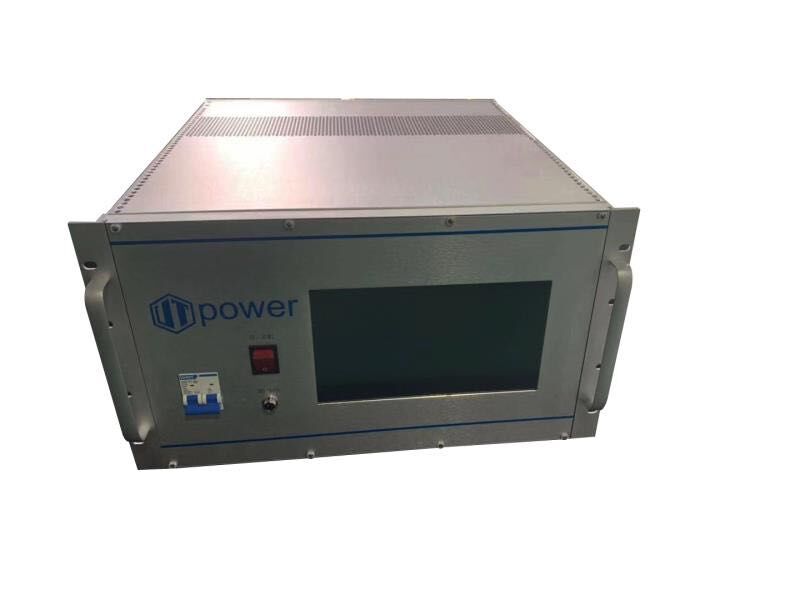

外形尺寸：标准19吋插箱，深500mm，高不大于7U。

重量：≤50Kg。
