3U5HP功率：300W

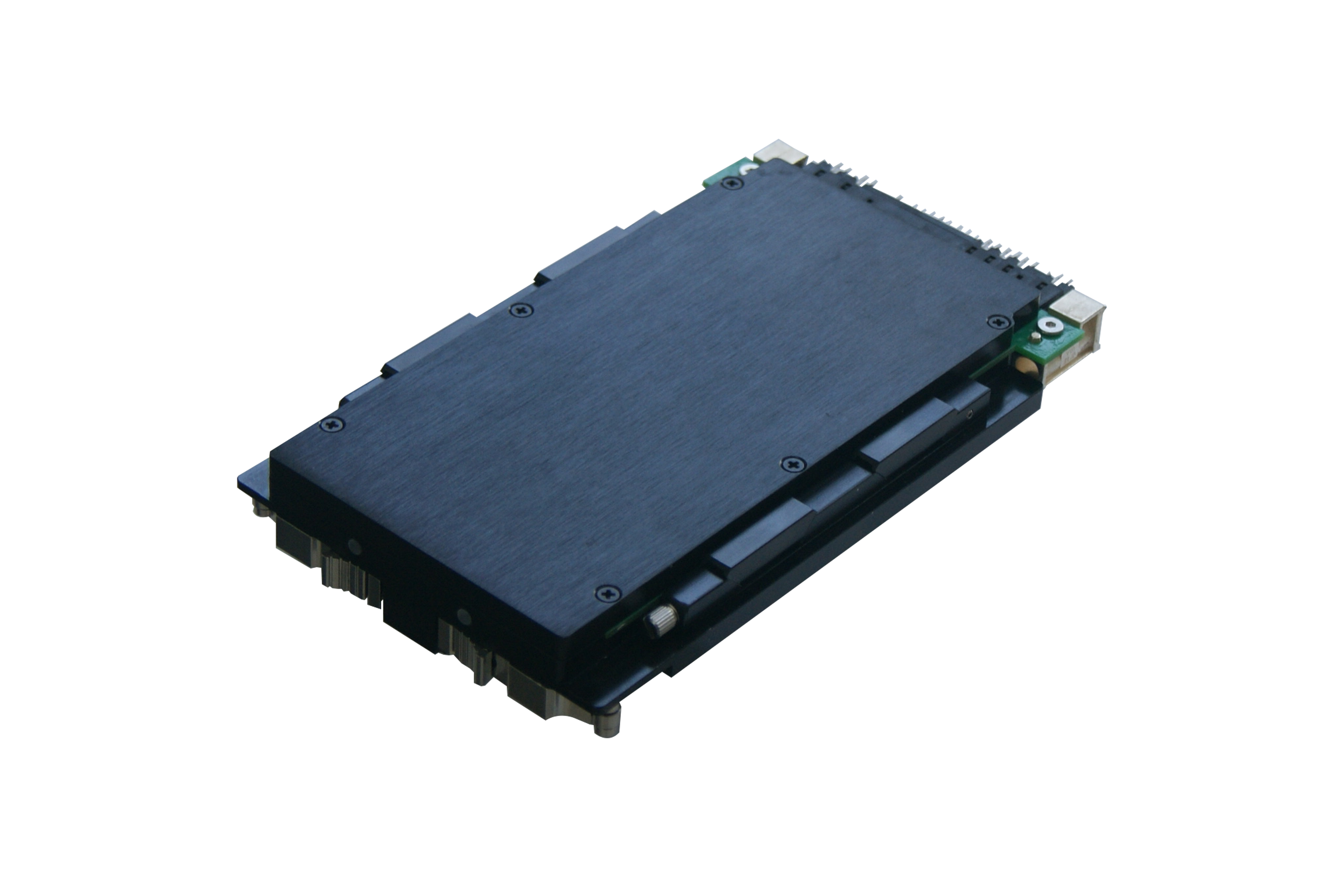

一款VPX电源3U5HP；

输入：AC220  DC24V  DC28V DC48V  DC110V；

输出最多5路，可以任意组合；

功率：300-350W；

1，概述

YT-VPX300S型VPX电源（以下简称VPX电源）作为供电设备，经过AC/DC,DC/DC 等变换，给后级用电设备供电。

模块电源由输入滤波电路、 DC/DC 转换电路和输出滤波电路组成，为后级用电设备供电。

该电源按照 VITA62 标准设计，标准尺寸为 3U 5HP，采用导冷结构方式。

输出具有过温、过流、过压保护功能。

2，参数说明

输入：AC220±20%,DC9-36V,18-36V,DC18-75V,DC43-160VDC

输出：DC3.3V,5V,6V,8V,12V,15V,24V,28V,48V,±12V,±15V,可任意组合3-5路

功率：300-350W.

3,物理特性

1）结构要求

结构设计应最大限度地采用标准件，满足三防设计要求。紧固件无松动，结构牢固可靠，应具有良好的散热及防尘措施。

2）结构尺寸

散热方式：传导散热；

表面处理：氧化黑色；

具体尺寸见图符合VITA62规范中规定的3U 5HP尺寸要求。结构尺寸公差按GB/T 1804-2000 m级执行

                                                    电源外形尺寸

连接器及导向柱型号

接口定义

电源板接口定义如下：

电源模块P1连接器接口定义

例如以输入：18-75V，输出;12V/300W、5V10A、3.3V3A
